本教程介绍如何将 ob cloud 云数据库中的数据导入 superset 进行展示和数据分析。

本篇教程也同步在 ob cloud 控制台上线了交互式教程，可以跟随教程在真实的 ob cloud 环境中进行互动体验。登录 后，单击左侧导航栏的 实践教程 即可查看全部已上线的交互式教程。

前提条件

• 您已在本地完成配置并运行 superset。详情请参见 。
• 您有可用的分析型实例（共享实例或集群实例均可）。如果您目前没有可用的实例，可以 ，点击查看 。
• 您已准备好可用数据集。本教程所用示例数据集为 kaggle 的 。

步骤一：获取 ob cloud 云数据库连接串

1.  在实例列表页面，在目标实例下，单击 连接，然后选择 获取连接串。

2.  在弹出框中选择 使用公共网络。

3.  在 使用公共网络连接 页面完成如下设置，生成连接串：

1. 步骤 1：获取公网地址：单击 获取访问地址。当公网地址获取成功后，单击 下一步。
2. 步骤 2：安全设置：在 1. 添加 ip 地址 下，单击 添加，将您的出口 ip 添加至白名单；然后在 2. 下载证书 下，下载 ca 证书，并进行配置。完成后，单击 下一步。
3. 步骤 3：连接：在 数据库 和 账号 的下拉框中，单击按钮分别新建一个数据库和一个账号，然后选择 mysql cli 作为连接方式。

注意：创建账号后，请您妥善记录创建账号时生成的密码。

步骤二：在 superset 控制台连接 ob cloud 云数据库

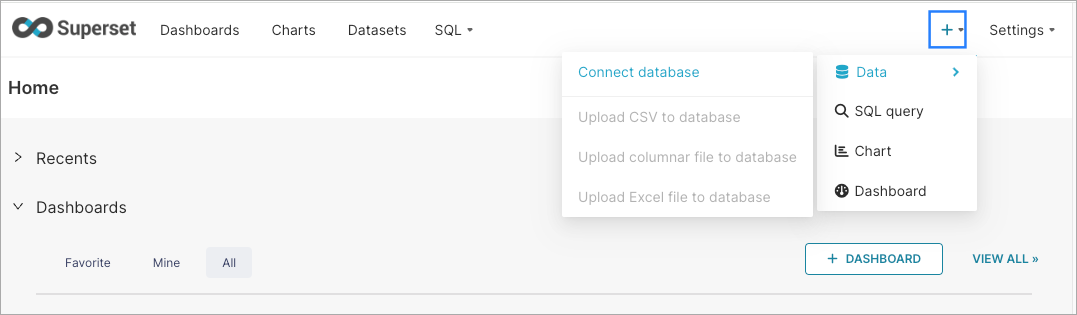

1.  打开运行的 superset 控制台页面，在右上角选择 > data > connect database。

2.  在弹出框中，完成如下配置：

1. 在第一步 select a database to connect 下，选择 mysql 数据库类型。

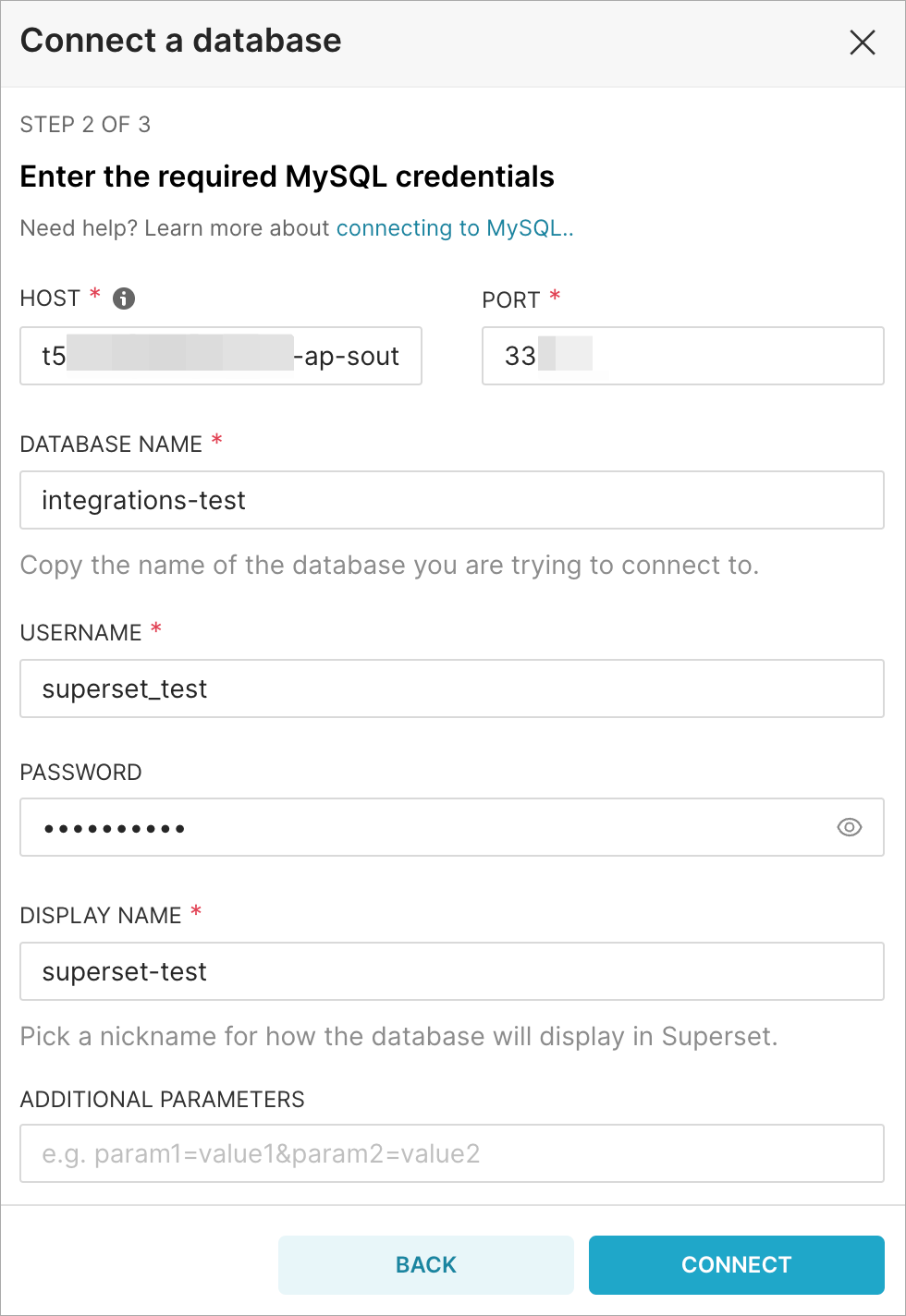

2. 在第二步 enter the required mysql credentials 下，根据在 ob cloud 云数据库控制台上生成的连接串信息依次完成填写如下配置。您可以自定义 display name 的内容。
1. host：取自连接串中 -h 参数，ob cloud 云数据库连接地址。
2. port：取自连接串中 -p 参数，ob cloud 云数据库连接端口。
3. database name：取自连接串中 -d 参数，需要访问的数据库名称。
4. username：取自连接串中 -u 参数，账号名称。
5. password：取自连接串中 -p 参数，账号密码。

3.  单击 connect，然后单击 finish。

步骤三：在 ob cloud 控制台创建表

1.  在实例列表页面，展开目标实例，在目标租户下，单击 连接，然后选择 sql 控制台。

2.  在 sql 控制台页面，选择您在步骤一中创建的账号，并输入密码，然后单击 连接 登录 sql 控制台。

3.  在 sql 编辑器中，切换数据库为您在步骤一中创建的数据库。

4.  在编辑器中输入以下 sql 语句，单击 按钮执行 sql 语句创建名称为 ev_data 的表。

create table ev_data (
    region varchar(100),
    category varchar(100),
    parameter varchar(100),
    mode varchar(50),
    powertrain varchar(100),
    year int,
    unit varchar(100),
    value float
) with column group(all columns, each column);

步骤四：在 ob cloud 控制台导入数据

1.  回到 ob cloud 控制台的实例列表页，在目标实例右侧，选择 ... > 导入数据文件。

2.  在 本地文件 页签下，上传您在前提条件中下载的数据集。

注意：ob cloud 不支持上传文件名中包含空格的文件。如果您下载的数据集文件名中包含空格，您需要先去掉空格，否则可能会导致上传失败。

3.  在 导入数据库 下，选择您在步骤一创建的数据库，在 表 下输入步骤三创建的表名 ev_data，然后单击 预览。

4.  在 导入数据文件 - 预览 下预览数据。若无问题，单击 导入 完成上传。

步骤五：在 superset 中创建数据集

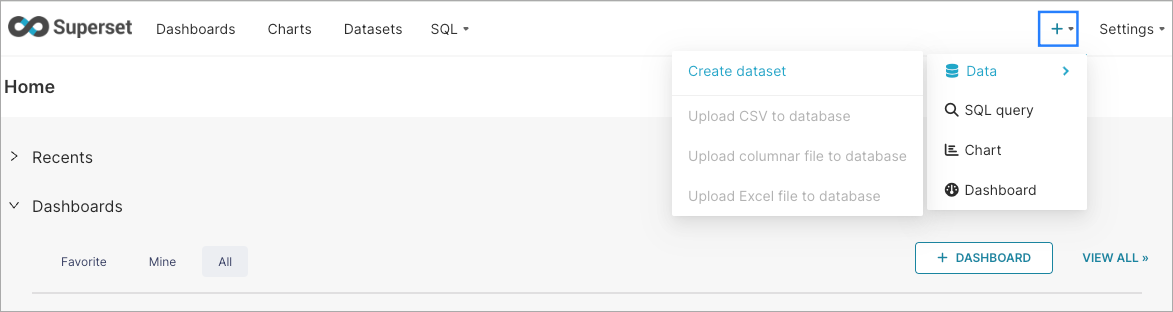

1.  回到 superset 控制台，在右上角选择 > data > create dataset。

2.  在 new dataset 页面，完成如下配置：

3.  单击 create dataset and create chart，完成创建数据集。

步骤六：在 superset 中创建可视化图表

1.  创建 dashboard。

    a.  在 superset 控制台页面顶部，单击 dashboards 页签，然后在 dashboards 页面，单击右上角的 dashboard。

    b.  在新建的 dashboard 页面左上角自定义该 dashboard 的名称，例如 ev demo。

2.  在 dashboard 中配置图表。本教程以创建一个折线图展示各地区历年电动汽车销量为例，介绍在 superset 中配置图表的操作步骤，您也可以根据您的需求创建自己的图表。

    a.  在 superset 控制台页面顶部，选择 sql > sql lab，并在 sql 编辑器中执行以下 sql 语句。

select region,year, sum(value) as total_ev_sales
from ev_data where
parameter = 'ev sales'
group by region,year
order by year;

    b.  在 results 页签下，单击 create chart。

    c.  在 data 页签下，完成如下配置：x-axis 选择 year；metrics 下，column 选择 total_ev_sales，aggregate 选择 sum；dimensions 选择 region。

    d.  单击 update chart，然后在页面右上角单击 save。

    e.  在 save chart 对话框中，填写图表名称，如“各地区历年电动汽车销量变”，以及数据集名称。然后在 add to dashboard 栏中选择步骤 1 中创建的 dashboard。

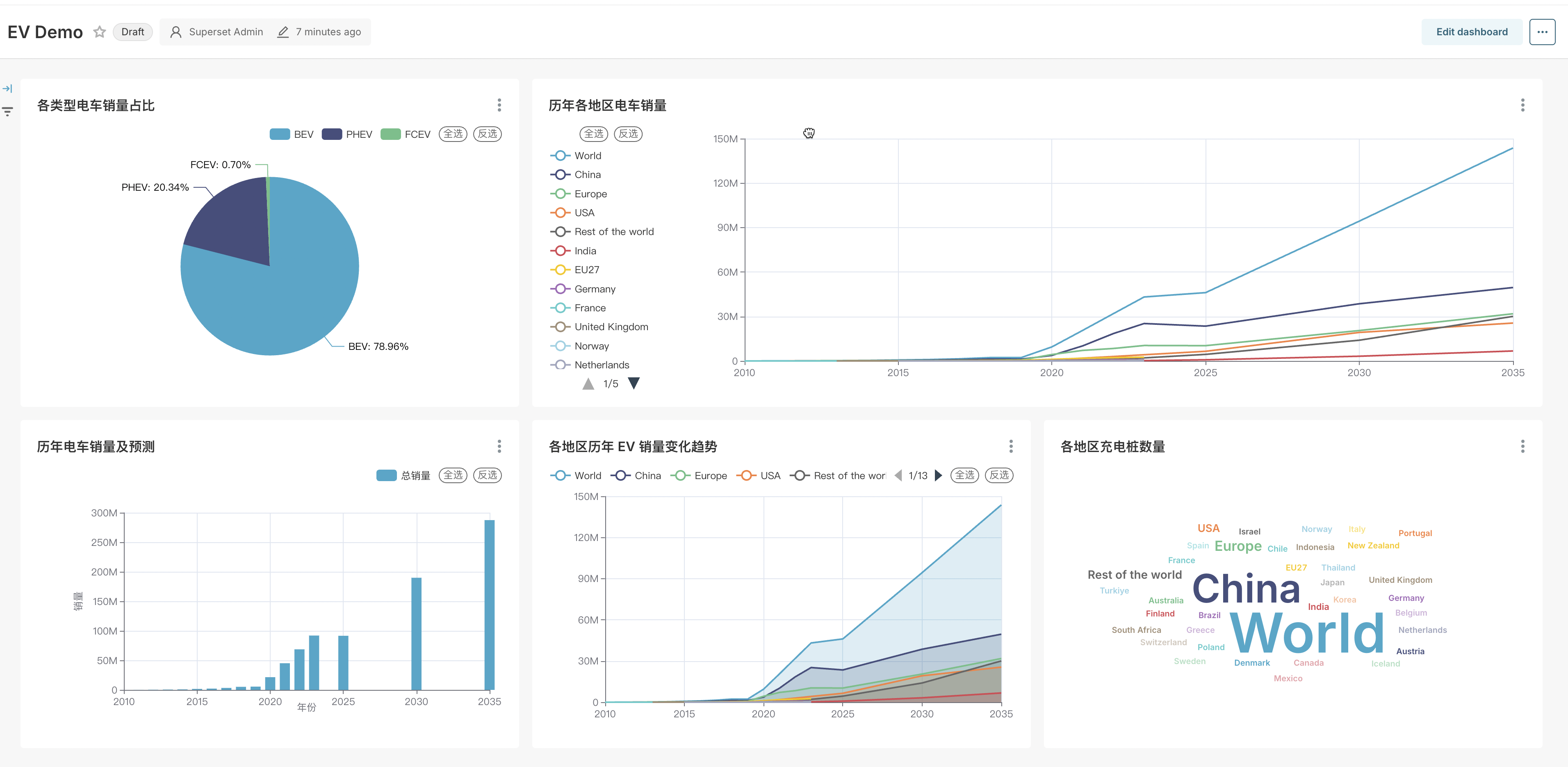

    f.  单击 save & go to dashboard，即可在您创建的大盘中查看您所配置的图表。
